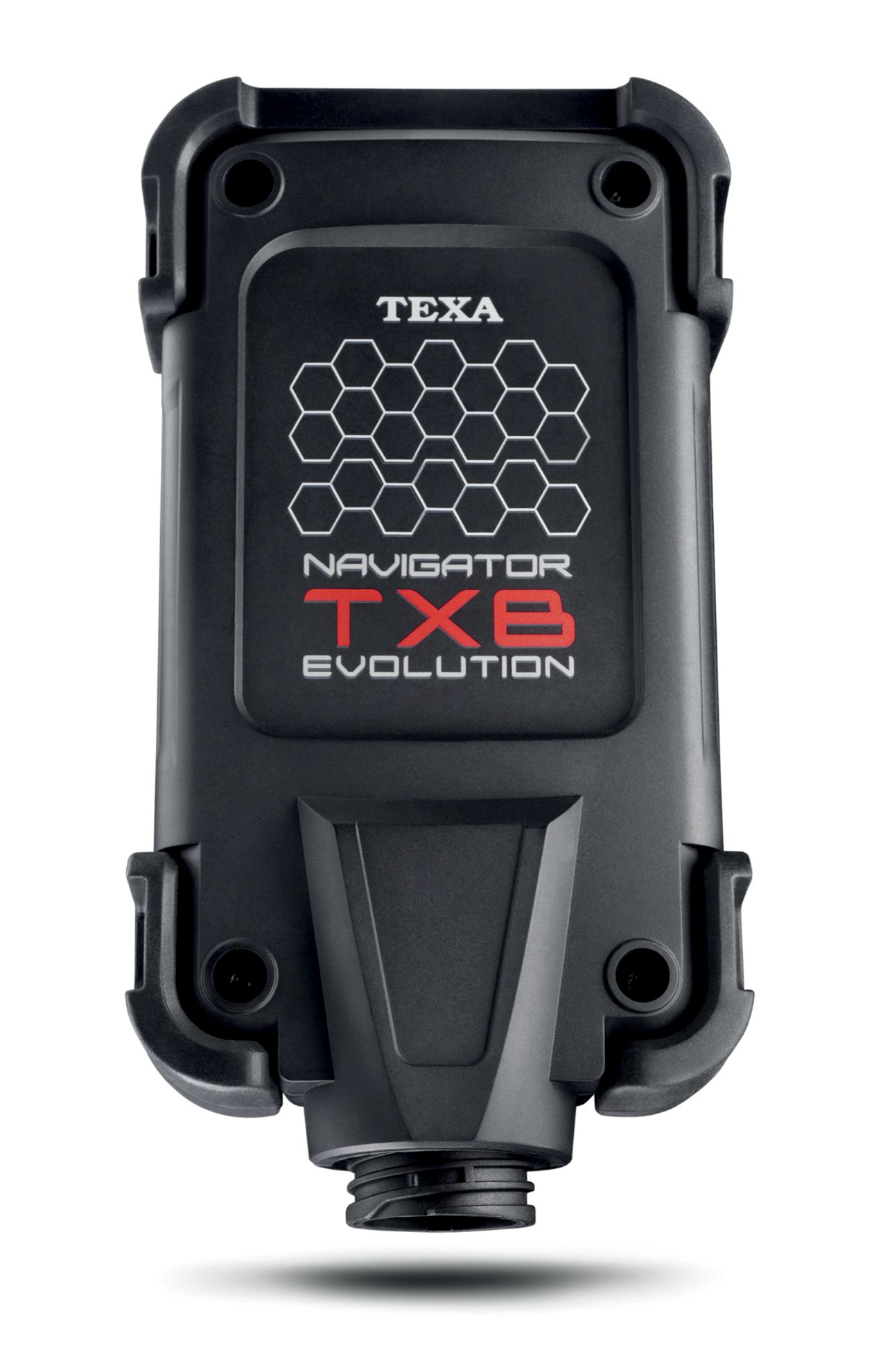

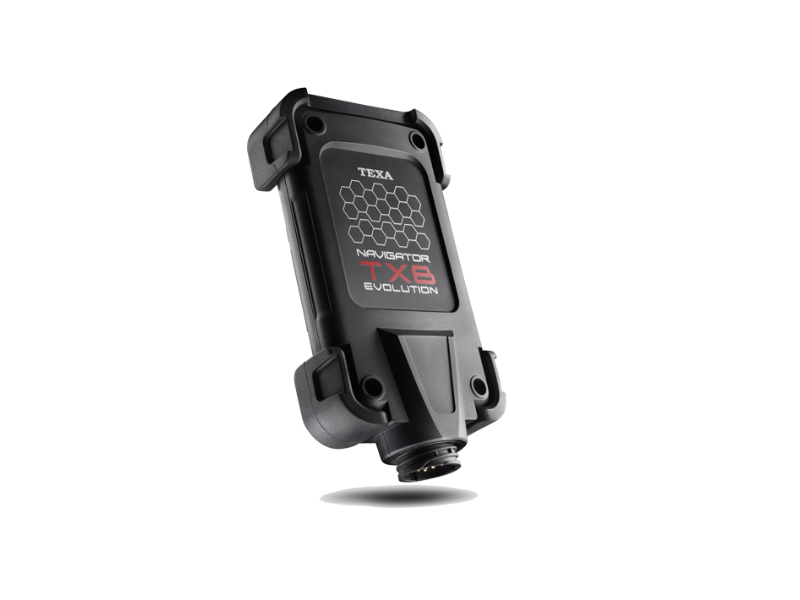

Navigator TXB Evolution

    NAVIGATOR TXB Evolution, TEXA'nın özel olarak Motor ve Marin tanı ortamları için tasarladığı ve geliştirdiği yeni araçtır.
    Üretici: Texa
    Stok Kodu: MAGTEST-007-URN
    €1040.00
    Alıcı
    *
    *
    Nakliye Yöntemi
    Ad
    Tahmini Kargo
    Fiyat
    Gönderim seçeneği yok

    Donanım özellikleri, her iki ortam için mevcut tüm protokollerle uyumlu olmasını sağlar ve entegre 16 pinli CPC konektörü, tüm tanılama kablolarının kullanılmasına izin verir. 16 MBit SRAM ve 8 GBit NAND FLASH depolama belleği ile donatılmış, son derece güçlüdür; bunlar, tamircinin harita dosyalarını kolayca yönetmesine izin verdiği için çok önemli özelliklerdir.

    Desteklenen CAN standartları, CAN tek kablo yönetimini ve birden fazla ağda tanılama için ekstra bir CAN denetleyicisini içerir.



    Hareket halindeyken parametre kaydı

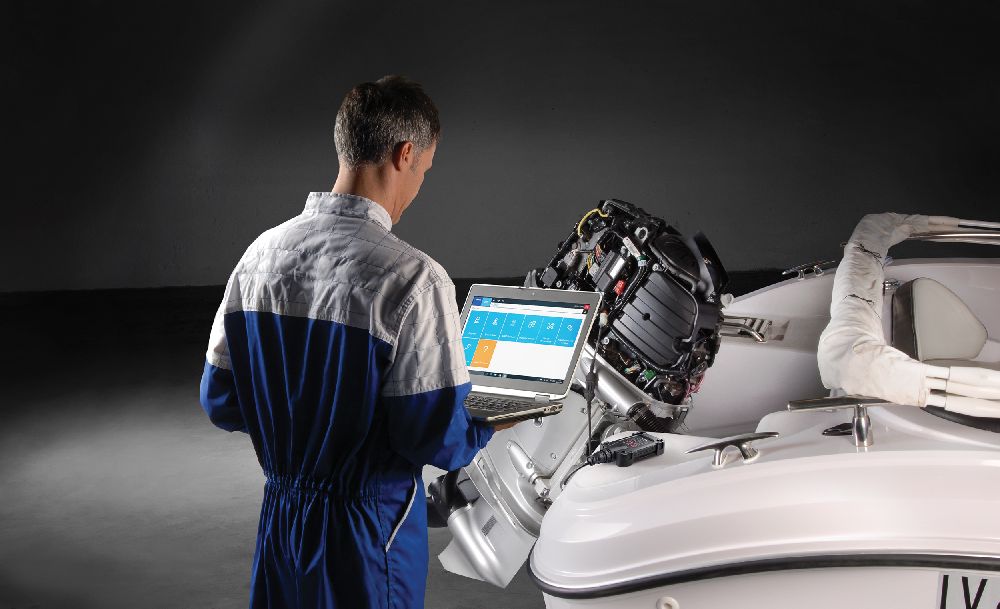

    NAVIGATOR TXB Evolution, aksi takdirde atölyede tespit edilemeyecek belirli sorunları belirlemek için araç veya tekne hareket halindeyken "Dinamik Testler" modunda teşhis oturumunu kaydetmenize olanak tanır.

    Arayüz, arızanın meydana geldiği durumun tam bir taslağını yeniden oluşturarak, arızanın nedenlerini belirlemek ve servise döndüğünde aracı tamir edebilmek için sorunun analizi için önemli unsurlar sağlar.



    Ayrılmaz bir çift

    IDC5, normalde bir atölyede gerçekleştirilen tüm işlemleri yönetmek için TEXA'nın olağanüstü teşhis yazılımıdır.

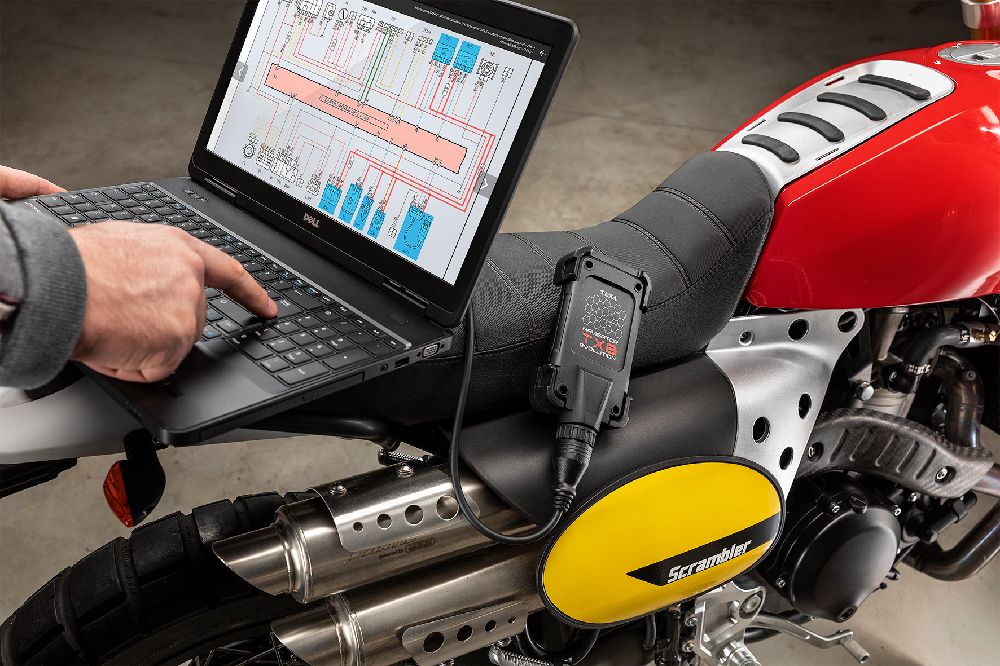

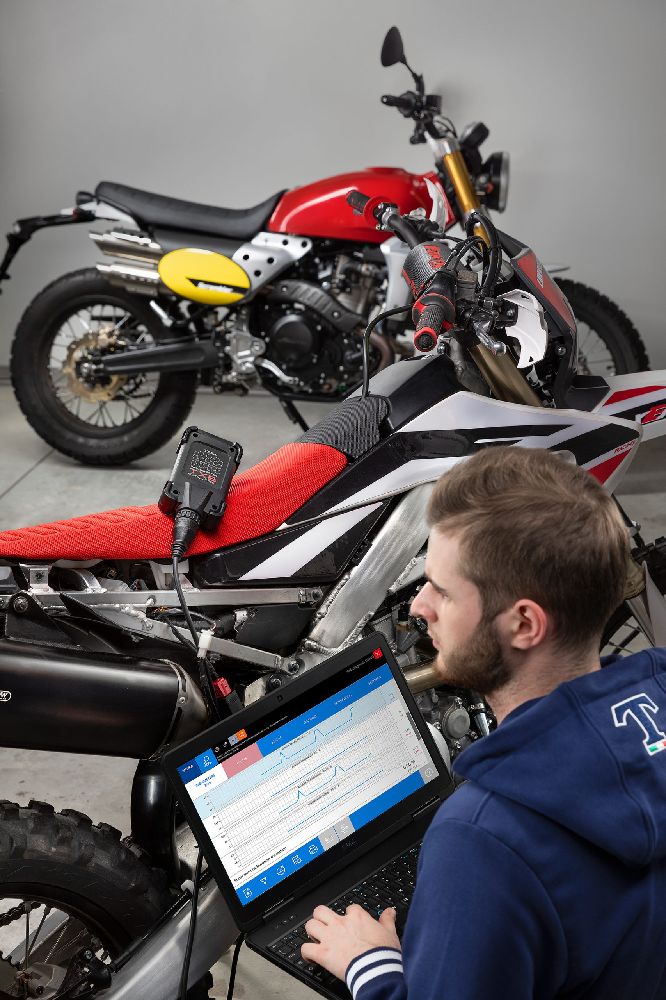

    TEXA'nın lider olduğu BİSİKLET ve DENİZCİLİK ortamları için tasarlanmış olup, onarım teknisyenlerinin hata okuma ve temizleme için kendi kendine teşhis, mühendislik parametrelerinin ve araca takılı cihazların kontrol ünitesi, aktivasyonları, ayarları ve konfigürasyonları, uyarı ışıklarının devre dışı bırakılması, kontrol ünitelerinin konfigürasyonu, yakıt trimi ve enjeksiyon zamanlaması, anahtar programlama.

    Pazarda 20 yılı aşkın bir süredir oluşturulan dünya çapında bir ağ sayesinde, IDC5 dolaşımdaki araçların olağanüstü bir kapsama alanını garanti edebilmektedir.



    Sürekli derinleştirilmiş bir teşhis

    IDC5, üzerine kurulu kontrol ünitelerini ve olası hataları tespit eden aracı taramak için Global Scan veya kullanım koşullarını gösteren çeşitli parametrelerin ve verilerin görüntülenmesi için Çerçeveyi Dondur gibi son derece karmaşık ve kullanışlı bir dizi işlev sunar. araç bir arıza meydana geldiğinde.

    Spesifik odaklanmaya yönelik dikkat, daha sonra, sadece bahsetmek gerekirse, MARINE ortamı için kolların konfigürasyonu ve BIKE ortamı için CIP işlevi gibi, her bir ortamın ihtiyaçlarını karşılamak için belirli işlevlerin incelenmesine ve uygulanmasına getirdi. bir kaç.



    Teknik özellikler

    İŞLEMCİ
    CORTEX M3 STM32F103ZG 72 MHz, FLASH 1024 KBytes, SRAM 96 KBytes



    SRAM BELLEK
    1024K x 16 bit olarak düzenlenmiş 16 MBit



    NAND FLAŞ BELLEK
    8 bit veri yolunda 8 GBit



    ARAÇ AKÜ
    12VDC ve 24VDC sistem yönetimi



    HARİCİ GÜÇ KAYNAĞI
    8 ÷ 32 V



    USB İLETİŞİM
    USB 2.0 Aygıtı aracılığıyla sanal RS232



    KABLOSUZ BAĞLANTI
    Bluetooth sınıfı1 (30 m)



    ELEKTRONİK ANAHTAR
    2 yönlü, 13 bağımsız pozisyon



    TANI KONEKTÖRÜ
    16 pinli TBM



    DESTEKLENEN PROTOKOLLER
    • Yanıp sönen kodlar
    • K, L (100 mA akım korumalı), ISO9141-2, ISO14230
    • CAN ISO11898-2 Yüksek Hız
    • İkinci ISO11898-2 CAN Kanalı
    • CAN ISO 11898-3 DÜŞÜK Hız
    • CAN SAE J2411 Tek Tel
    • SAE J1850 PWM



    • SAE J1850 VPW
      • SAE J1708
      • RS232



    GÖRÜNÜR UYARI
    1 yeşil/kırmızı LED, 1 mavi LED



    12 V TÜKETİM
    < 200 mA



    24 V TÜKETİM
    < 100 mA



    ÇALIŞMA SICAKLIĞI
    0 ÷ 50 °C



    DEPOLAMA SICAKLIĞI
    – 20 ÷ 60 °C



    ÇALIŞMA NEMİ
    10 ÷ 80 % yoğuşma olmadan



    YÖNETMELİKLER
    Direktif: 1999/5/CE



    EMNİYET
    EN 60950-1:2006 + A11:2009 + A1:2010 + A12:2011 + AC:2011 + A2:2013

    ELEKTROMANYETİK UYUMLULUK
    EN 55022, EN 55024, EN 301 489-1



    RADYO SİSTEMLERİ
    EN 301 489-17, EN 300 328-2



    AĞIRLIK
    215 gr
