TXT Multihub

    TEXA tarafından çok markalı teşhis Son yıllarda, elektroniklerin araçlara yayılması katlanarak arttı ve çok yüksek bir karmaşıklık düzeyine ulaştı. Bugün onarım uzmanları, farklı teşhis protokolleri ve çoklu bağlantı modları ile farklı araç türleri üzerinde en iyi şekilde çalışabilmelidir.
    Stok Kodu: MAGTEST-004-URN
    78.960,20 ₺
    Alıcı
    *
    *
    Nakliye Yöntemi
    Ad
    Tahmini Kargo
    Fiyat
    Gönderim seçeneği yok

    TXT MULTIHUB

    Her durumda çok yönlü, hızlı, sezgisel, sınıfının en iyisi çözüm

    TEXA tarafından çok markalı teşhis

    Son yıllarda, elektroniklerin araçlara yayılması katlanarak arttı ve çok yüksek bir karmaşıklık düzeyine ulaştı. Bugün onarım uzmanları, farklı teşhis protokolleri ve çoklu bağlantı modları ile farklı araç türleri üzerinde en iyi şekilde çalışabilmelidir.

    Böyle bir bağlamda TEXA, bakım faaliyetlerine kolayca uyum sağlayan ve her durumda onları hızlı ve sezgisel hale getiren son derece çok yönlü bir araç arayüzü olan TXT MULTIHUB'u geliştirdi.



    5 ortamda çalışma imkanı, yerleşik bir ekranın varlığı, IP53 sertifikalı sağlam tasarım, Linux işletim sistemi tarafından garanti edilen akıllı bağlantı gibi benzersiz teknik ve yapıcı özellikler açısından zengin, teknolojik olarak gelişmiş bir çözümdür. , DoIP yönetimi, Geçiş protokolleri ve çok daha fazlası.



    Tüm ortamlar için benzersiz bir araç

    TXT MULTIHUB, otomobillere, ağır hizmet araçlarına, motosikletlere, teknelere, tarım ve inşaat araçlarına müdahale edebilen tek teşhis aracıdır. Operasyonları mümkün olan en iyi şekilde, maksimum müşteri memnuniyeti ile tamamlamak için her zaman benzersiz performansları garanti eder.



    Dahili ekran sayesinde mükemmel kullanılabilirlik

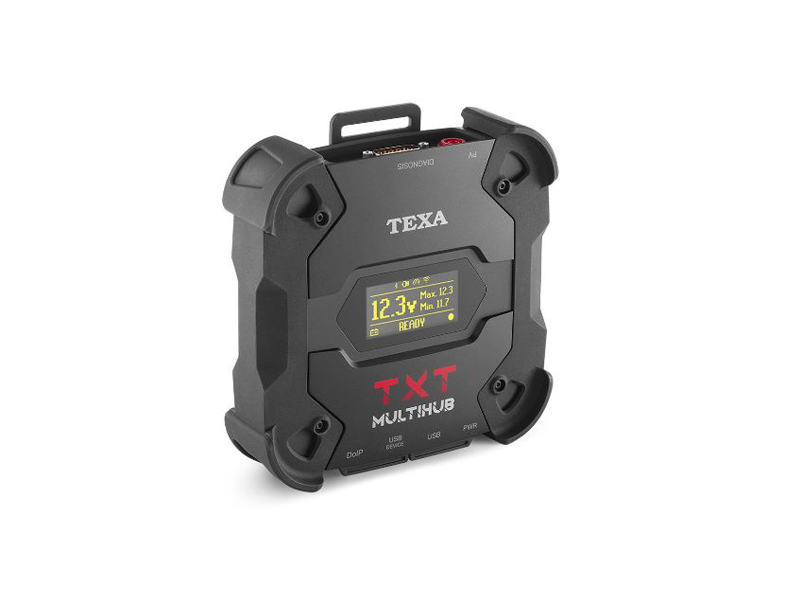

    TXT MULTIHUB, kendisine büyük bir kullanılabilirlik ve üç tür mesaja dayalı bilgileri görüntüleme imkanı veren pratik bir arkadan aydınlatmalı ekran ile donatılmıştır:

    • ekran ünitesi ile iletişim modu
    • bağlı olduğu araçtaki akünün şarj voltajı
    • standart teşhis, DoIP Wi-Fi, DoIP Ethernet, Pass-Thru olabilen çalışma durumu

    Ayrıca, aletin çalışması üzerinde sürekli kontrol sahibi olmanızı sağlar: teknisyenlere teşhis işlemleri sırasında ihtiyaç duydukları tüm bilgileri sağlayan 40'tan fazla mesaj üretir.



    Bir bakışta akü voltajı

    TXT MULTIHUB bağlı olduğu araçtaki akünün voltajını gerçek zamanlı olarak ekranda gösterir. Ayarlama gibi belirli teşhis işlemlerini gerçekleştirmek için bu gereklidir.



    Sağlam, pratik, kullanışlı bir "sağlam alet" her durumda mükemmel

    TXT MULTIHUB, darbeye dayanıklı köşelere sahip özel bir güçlendirilmiş gövde ile donatılmıştır. Sertifikalı koruma seviyesi IP53'tür, bu nedenle su ve toz sıçramalarına karşı dayanıklıdır.

    Ayrıca, askeri standart MIL-STD 810G transit düşme testi, darbeleri ve düşmeleri emmesine olanak tanır. Tüm bu özellikler, aletin her türlü çalışma durumunda elinden gelenin en iyisini yapmasını sağlar.



    TXT MULTIHUB, özel “sağlam tasarımı” ve inşa edildiği estetik bakım sayesinde de çok kullanışlı ve görülmesi güzel.



    Arayüz gelişmiş bir bağlantı kullanır; tamircilerin atölyeye giren her türlü araç üzerinde büyük bir esneklik ve hızla çalışmasına olanak tanır

    Dahili DoIP, hatta kablosuz

    TXT MULTIHUB, DoIP (İnternet Protokolü Üzerinden Teşhis) teknolojisi ile donatılmış araçlarda, Wi-Fi'de bile diyagnozun kolayca yapılmasını sağlar. Araçlardaki elektronik aksamın muazzam varlığını ve ayrıntılı teşhis verilerinin etkileyici kütlesini yönetmek için geliştirilen bu standart, IP protokolüne dayalı bir bağlantı kullanılmasını gerektirir.





    Pass-Thru, üreticilerin verilerine doğrudan erişim

    TXT MULTIHUB, daha önce de belirtildiği gibi, standart bir teşhisten Pass-Thru'ya tamamen otomatik bir şekilde geçse bile, herhangi bir konfigürasyonda çalışmaya hazırdır. SAE J2534-1 ve SAE J2534-2 ile uyumludur  bu nedenle bir araca bağlanabilir ve araç üreticileri tarafından sağlanan ve örneğin bir veya daha fazla kontrol ünitesindeki yazılımı güncellemek için gerekli olan bakım ve teşhis verilerine doğrudan erişim sağlayabilir.



    En iyi Wi-Fi yapılandırması

    İstasyon veya Bağlantı Noktası

    TXT MULTIHUB, istasyon konfigürasyonunda ekran ünitesine bağlanabilir, böylece atölyenin W-Fi ağını veya alternatif olarak bir akıllı telefonu kullanabilir. Bu seçenek, IDC5 yazılımı ile TEXA VCI arasında daha fazla kapsama alanı ve daha hızlı veri alışverişini garanti eder.

    Hotspot konfigürasyonunda, bunun yerine, TXT MULTIHUB ve görüntüleme aracı arasında "noktadan noktaya" bir kablosuz bağlantı oluşturulabilir. Bu, atölyede Wi-Fi bağlantısı olmadığında çok kullanışlı bir seçenektir, ancak teşhis işlemleri Bluetooth'un garanti edemediği özellikler olan daha fazla kapsama alanı ve hız gerektirir.



    Linux "yerleşik" işletim sistemi sürekli gelişen bir arayüz

    TXT MULTIHUB, kendisine büyük bir kullanılabilirlik ve gelişme olanağı sağlayan ve sorunsuz bir şekilde gelecekteki yeni işlevlere uyum sağlayan Linux işletim sistemi ile donatılmıştır.

    Ayrıca Linux, Akıllı moddaki iletişim sayesinde BT güvenliğini ve verimliliğini artırır: arayüz, atölye dinamiklerine ve teşhis türlerine göre kanalları otomatik olarak değiştirir ve tamircinin müdahale etmesine gerek kalmadan her zaman mevcut en iyi bağlantıyı seçer.



    Teknik özellikler

    Ana işlemci:
    • Tür: iMX6 1 GHz
    • RAM: 512 MByte
    • Yığın Depolama: eMMC 8 GByte



    Yardımcı işlemci:
    • Tür: STM32F439 168 MHz
    • RAM: 2 MByte SRAM, 8 MByte SDRAM
    • Flaş: 2 MByte



    Güç kaynağı konektörü: PWR: 2.1 DC jakı



    Güç kaynağı: 12 – 24 Vdc (OBD konektörü veya özel kablolar aracılığıyla araç aküsünden)



    Tüketim: 1 A @12 V maks

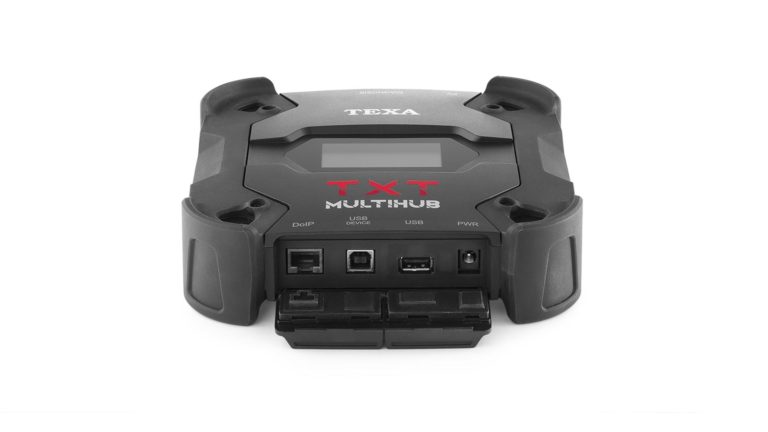

    USB konektörleri:
    • USB: USB 2.0 ana bilgisayar tipi A maks 1 A çıkışı
    • USB CİHAZI: USB 2.0 cihaz tipi B (öncelikli konektör)



    Bluetooth iletişimi: Bluetooth 5.0 (BDR/EDR/LE)



    WiFi iletişimi: WiFi IEEE 802.11 b/g/n 2.4GHz

    Depolama sıcaklığı: – 20 ÷ 60 °C



    Desteklenen protokoller:
    • Yanıp sönen kodlar
    • K, L (100 mA akım korumalı), ISO9141-2, ISO14230
    • CAN ISO11898-2 Yüksek Hız
    • İkinci ISO11898-2 CAN kanalı
    • CAN ISO 11898-3 DÜŞÜK Hız
    • CAN SAE J2411 Tek Tel
    • SAE J1850 PWM
    • SAE J1850 VPW
    • SAE J2534-1
    • SAE J1708
    • UDP/TCP ISO 13400 (DoIP)



    Çalışma nemi: 10 ÷ 80 % yoğuşmasız



    Boyutlar [mm]: 176,1 x 175,4 x 46,8



    Ağırlık: 600 gr

    IP koruma seviyesi: IP53 * (*) Düzgün kapatılmış koruyucu kapaklarla.



    Direktifler:
    RoHS 2011/65/UE
    KIRMIZI 2014/53/UE
    2015/863/UE



    Elektromanyetik uyumluluk:
    ETSI EN 301 489-1
    ETSI EN 301 489-17



    Radyo sistemleri: ETSI EN 300 328

    Elektrik güvenliği:
    EN 62638-1/AC:2015
    EN 62311:2008





    Operasyonel bant: 2400 ÷ 2483,5 MHz



    İletilen maksimum radyo frekansı gücü: 10 dBm (2400 ÷ 2483,5 MHz)

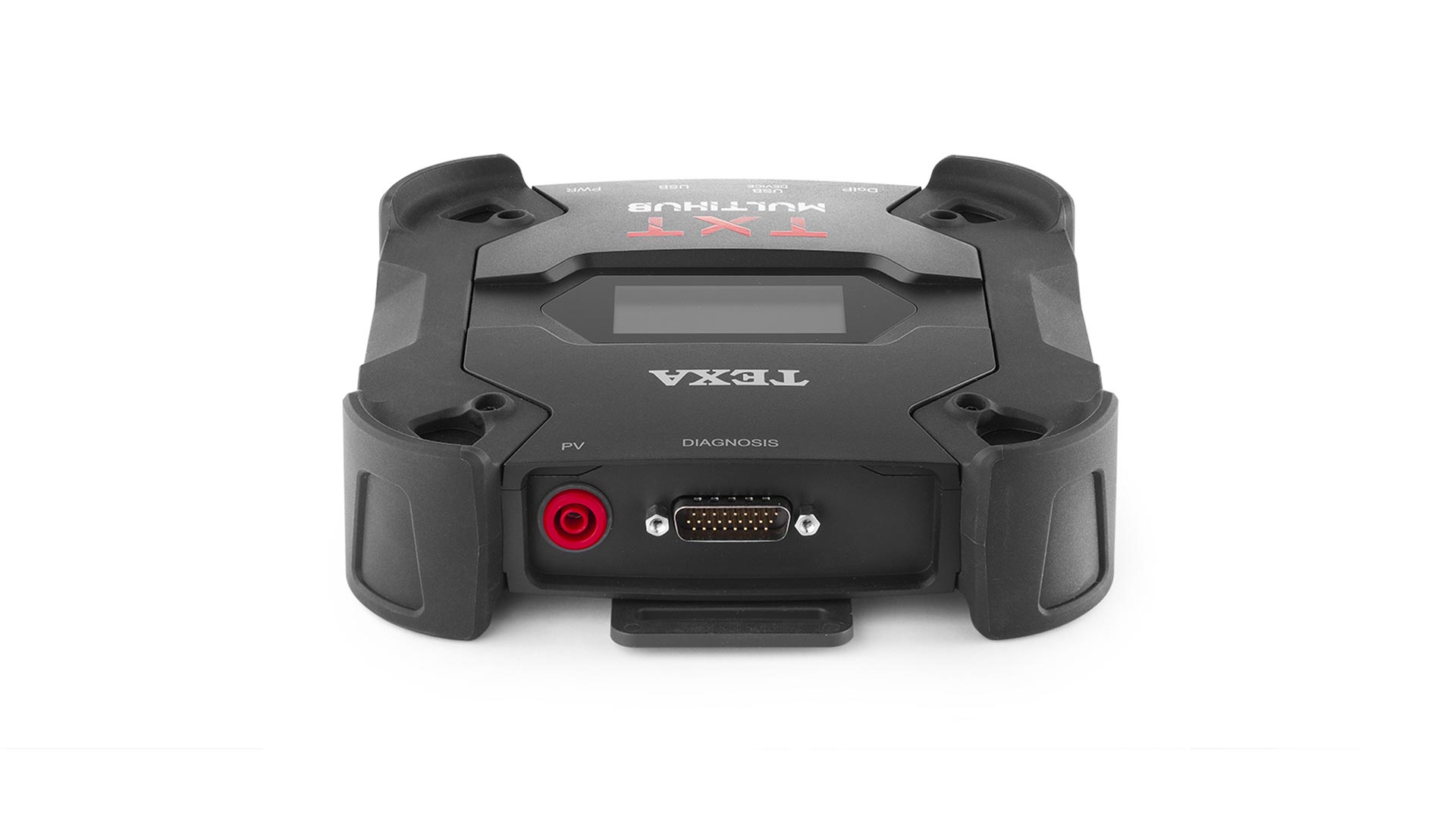

    Teşhis konnektörleri:
    • TEŞHİS: DSUB-26HD (ISO 22900-1)
    • DoIP: RJ45 (UDP/TCP 13400)



    Elektronik anahtar: 2 yollu, 13 bağımsız konum



    Kontrol üniteleri yeniden programlama konnektörü: PV (SAE J2534-1)



    Kullanıcı arayüzü: Ekran OLED 64×128 nokta



    Çalışma sıcaklığı: 0 ÷ 50 °C
